In che modo gli strumenti per la posa di cavi elettrici possono ridurre i tempi di installazione senza danneggiare il cavo?

Descrizione e promessa ai lettori

Con cosa te ne andrai

• Una mappa in inglese semplice delle categorie di strumenti e di ciò che ciascuno di essi effettivamente risolve sul posto.
• Una tabella decisionale che puoi copiare in una checklist di acquisto interna.
• Un flusso di lavoro ripetibile (pre-tiro → tiro → post-tiro) che riduce attriti e rilavorazioni.
• Note focalizzate sull'acquirente per confrontare i fornitori oltre il "prezzo più basso".

I punti critici più comuni nella trazione dei cavi

Sulla carta, tirare il cavo è “solo trazione”. In realtà si tratta di un problema di sistema: geometria del percorso, condizioni della superficie, peso del cavo, lubrificazione, il controllo della tensione e la disciplina di gestione si sommano. Ecco i punti critici che si presentano sia nei piccoli condotti che nelle grandi installazioni di trincee.

1) Punti di attrito che bloccano la trazione

L'attrito non è uniforme. Aumenta in corrispondenza di curve, deviazioni, transizioni di condotti e punti di ingresso irregolari. Se non gestisci questi picchi, ottieni interruzioni, surriscaldamento nei punti di contatto o “tirate eroiche” che superano la tensione di sicurezza.

2) Rigatura della guaina del cavo e danni all'isolamento

I danni spesso derivano da fattori basilari: spigoli vivi all'imbocco dei condotti, trascinamento su basi ruvide di trincee, rulli posizionati troppo distanti o tirare teste che non sono dimensionate e allineate correttamente.

3) Violazioni del raggio di curvatura negli angoli e nei tombini

Anche quando un equipaggio pensa di "averla presa con calma", una cattiva configurazione della curva può costringere a fare curve strette. Ciò può ridurre la durata del cavo e creare guasti futuri.

4) Tensioni e torsioni incontrollate

La torsione può stressare i conduttori e creare problemi di movimentazione a valle. Uno scarso controllo della tensione aumenta anche il rischio per gli equipaggi e le attrezzature. È qui che contano la giusta linea di trazione, le girelle e l'approccio di tensionamento.

5) Perdita di produttività derivante da strumenti basati su tentativi ed errori

Se l’equipaggio arriva con “per lo più le cose giuste”, passerà del tempo a improvvisare, spesso con risultati che sembrano buoni oggi e falliscono in seguito. Un set di strumenti pianificato è solitamente più economico di un singolo re-pull.

Gruppi di strumenti che risolvono questi punti critici

Un potente kit di strumenti copre tre lavori:guida(controllo percorso e curva),tiro(fornire trazione in sicurezza), eproteggere(prevenire l'abrasione, lo schiacciamento e la torsione). Di seguito sono riportati i principaliStrumenti per tirare cavi elettricigruppi e come si associano ai problemi del mondo reale.

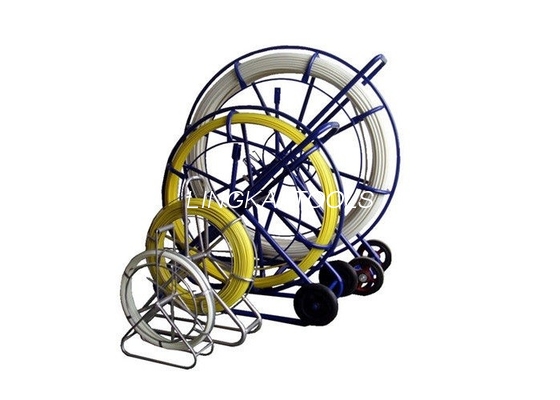

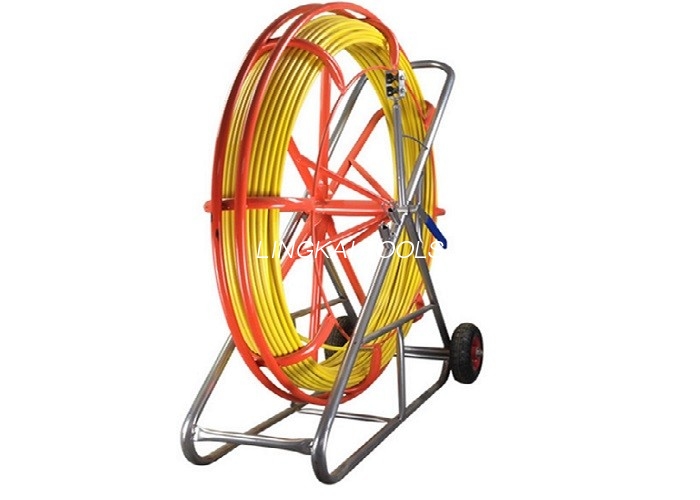

A) Canne da condotta e sistemi per pesci

• Cosa fanno:Stabilire un percorso pilota attraverso condotti/condotti in modo da poter tirare una fune/una linea senza danneggiare il cavo.
• Cosa risolvono:Tempo perso su "come facciamo a far passare una linea?" e guasti della linea pilota a lungo termine.
• Cosa cercare:Diametro corretto dell'asta per la rigidità, un sistema di frenatura per un pagamento controllato e un telaio stabile durante la spinta/trazione.

B) Rulli rettilinei e rulli da scavo

• Cosa fanno:Sollevare e guidare il cavo da terra per ridurre l'attrito e proteggere la giacca.
• Cosa risolvono:Danni da trascinamento, impigliamenti e forza di trazione irregolare lungo il percorso.
• Cosa cercare:Carico nominale, design del cuscinetto e spaziatura dei rulli che corrispondono al peso del cavo e alle condizioni del percorso.

C) Rulli angolari, rulli per pozzetto/fossa e protezione ingresso

• Cosa fanno:Controlla il raggio di curvatura agli angoli e proteggi il cavo nei punti di entrata/uscita.
• Cosa risolvono:Violazioni di piegatura, giacche schiacciate ai bordi e punte di attrito agli angoli.
• Cosa cercare:Superfici lisce dei rulli, telai stabili e facile ancoraggio/posizionamento.

D) Pressacavi (calze da tiro) e teste di tiro

• Cosa fanno:Trasferisce la forza di trazione in modo uniforme al cavo (o a un occhiello/testa di trazione), riducendo lo stress localizzato.
• Cosa risolvono:Scivolamento, danni al conduttore dovuti a nodi improvvisati e collegamenti di trazione non sicuri.
• Cosa cercare:Gamma di presa corretta, qualità della maglia, fissaggio sicuro e compatibilità con le girelle.

E) Girelle, soluzioni antitorsione e gestione della fune di tiro

• Cosa fanno:Ridurre il trasferimento della torsione e mantenere allineato il sistema di trazione.
• Cosa risolvono:Torsioni, attorcigliamenti e trazioni instabili.
• Cosa cercare:Capacità di carico adatta al sistema e rotazione fluida sotto tensione.

F) Argani, estrattori, cabestani e macchine push/tiro

• Cosa fanno:Fornire una trazione controllata, soprattutto per tiri più lunghi o più pesanti.
• Cosa risolvono:Limitazioni alla trazione manuale, tensione incoerente ed errori dovuti alla fatica.
• Cosa cercare:Controllo della velocità della linea, frenatura, compatibilità con il monitoraggio della misurazione/tensione e ancoraggio sicuro.

G) Strumenti di “sostegno” che prevengono silenziosamente i disastri

• Supporti per tamburi per cavi/movimentazione bobine:Previene problemi di trascinamento, "fuga" del tamburo e caricamento laterale.
• Strumenti di misura:Aiuta a confermare la lunghezza del percorso e a pianificare la spaziatura e la sosta dei rulli.
• Strategia di lubrificazione:Non è uno "strumento" nel senso del metallo, ma è uno dei più grandi riduttori di attrito che puoi controllare.

Tabella di selezione rapida

Usalo come filtro veloce durante la corrispondenzaStrumenti per tirare cavi elettricialle condizioni di lavoro. (Suggerimento: se non sei sicuro, dai priorità alla protezione e al controllo dell'attrito: questi due riducono maggiormente le rilavorazioni.)

Un pratico flusso di lavoro per la trazione dei cavi

L'acquisto di uno strumento ripaga solo se il flusso di lavoro è disciplinato. Ecco una sequenza adatta al campo che puoi standardizzare tra gli equipaggi.

Passaggio 1: pianificazione preliminare (10-20 minuti per risparmiare ore)

• Sondaggio del percorso:Contare le curve, identificare le curve strette e confermare i punti di entrata/uscita.
• Controllo dei dati del cavo:Confermare il diametro esterno, il raggio di curvatura minimo e il metodo di trazione (presa o testa di trazione).
• Piano dei rulli:Decidere il tipo e la spaziatura dei rulli; aggiungere rulli angolari/della miniera dove sono previsti picchi di attrito.
• Strategia della linea pilota:Scegli l'approccio con canna da condotto/pesce, quindi passa a una fune/lenza da tirare, se necessario.
• Piano di protezione:Identificare eventuali spigoli vivi, basi ruvide di trincee o transizioni che necessitano di protezioni o manicotti di ingresso.

Passaggio 2: configurazione che previene danni al cavo

• Installare prima la protezione dell'ingresso:Non "tirare una volta e vedere". Proteggere i bordi prima che il cavo li tocchi.
• Posizionare deliberatamente i rulli:Troppi pochi rulli aumentano la resistenza; troppi rulli mal posizionati aumentano i punti di intoppo.
• Mantenere l'allineamento diritto rispetto al verricello/argano:Il disallineamento aumenta il carico laterale e la torsione.
• Utilizzare impugnature e collegamenti adeguati:Evita i legami improvvisati che concentrano lo stress.

Passaggio 3: eseguire la trazione con tensione controllata

1. Inizia lentamente:Lasciare che il cavo “si stabilizzi” nel percorso del rullo prima di aumentare la velocità.
2. Guarda gli angoli:Posizionare un membro dell'equipaggio in ogni luogo ad alto rischio per monitorare la flessione e l'attrito.
3. Mantenere la comunicazione:Un semplice protocollo stop/slow/go previene malintesi in condizioni di rumore e pressione.
4. Fermati se vedi danni alla giacca:Una pausa adesso costa meno di un errore dopo.

Passaggio 4: controlli post-pull che riducono i callback

• Ispezione visiva:Controllare le condizioni della giacca agli angoli, alle entrate e ai segmenti ruvidi noti.
• Conferma percorso:Assicurarsi che il cavo sia posizionato correttamente e non sia sottoposto a compressione involontaria.
• Documentare la configurazione:Le foto del posizionamento dei rulli e della protezione dell'ingresso aiutano a replicare ciò che ha funzionato.

Controlli di sicurezza e qualità che impediscono la rilavorazione

I lavori più sicuri sono solitamente quelli di migliore qualità, perché entrambi si basano sulla prevedibilità e su forze controllate. Ecco i controlli pratici che si adattano alle operazioni quotidiane senza rallentare gli equipaggi.

Controllo 1: controllo del rating “anello più debole”.

Ogni sistema di tiro ha un componente valutato più debole (impugnatura, girella, fune, rullo, punto di ancoraggio). Quel componente definisce il tuo limite di sicurezza. Acquistare da un fornitore che fornisce valutazioni chiare riduce le congetture.

Controllo 2: disciplina d'angolo

Gli angoli sono i punti in cui si scontrano l'attrito, il raggio di curvatura e la protezione del cavo. Se i budget sono limitati, investi prima in soluzioni angolari. Questo è anche il luogo in cui i rulli stabili e adeguatamente dimensionati si ripagano rapidamente.

Controllo 3: consapevolezza della tensione indotta (se applicabile)

In determinati ambienti di linee e tesatura, l'elettricità indotta può rappresentare un pericolo reale. È possibile utilizzare blocchi di messa a terra specializzati come parte del piano operativo quando il metodo di lavoro lo richiede: seguire sempre le regole e gli standard di sicurezza del sito.

Note sugli appalti per gli acquirenti

Se stai acquistandoStrumenti per tirare cavi elettriciper un team di ingegneri, ecco come valutare le opzioni utilizzando criteri che contano sul campo, non solo in un catalogo.

Richiedi le informazioni che riducono il rischio

• Carico nominale e ambito di applicazione:"Per cosa è classificato e dove non dovrebbe essere utilizzato?"
• Dettagli sui materiali e sui cuscinetti:Il materiale dei rulli influisce sulla protezione del cavo; il design dei cuscinetti influisce sull'attrito e sulla longevità.
• Scelte di configurazione:Le configurazioni in linea retta, in curva o in miniera non dovrebbero essere "tutte uguali".
• Disponibilità ricambi:Soprattutto per rulli, telai e gruppi mobili.
• Imballaggio per la logistica di esportazione:Previene i danni prima ancora che gli strumenti raggiungano il sito.

Acquista il “sistema”, non solo lo strumento

Le configurazioni più performanti sono i kit abbinati: asta del condotto → linea pilota → fune di trazione → girella → impugnatura → rulli (diritto + angolo + entrata). Se un fornitore può aiutarti a specificare un kit completo per i tuoi profili lavorativi comuni, ridurrai le discrepanze e l’improvvisazione sul posto.

Dove si inserisce un produttore specializzato

Se i tuoi progetti includono ripetute installazioni sotterranee, posa di trincee o gestione di cavi legati alla costruzione di linee, può valere la pena lavorare con un produttore che copre più categorie di strumenti, perché la compatibilità e le valutazioni diventano più facili da gestire in tutto il sistema.

Per esempio,Ningbo Lingkai Electric Power Equipment Co., Ltd. offre una vasta gamma di prodotti sotto ilStrumenti per tirare cavi elettricicategoria, comprese le aste del condotto (per la creazione della linea pilota), i rulli (per la riduzione dell'attrito), e relativi accessori per tirare/movimentare, utili quando stai cercando di standardizzare i kit dell'equipaggio invece di mescolare parti ineguagliabili provenienti da più fonti.

Domande frequenti

Asporto finale

Il miglioreStrumenti per tirare cavi elettricinon si limitano a "tirare più forte": riducono l'attrito, proteggono le superfici dei cavi, controllare il raggio di curvatura e aiutare gli equipaggi a mantenere una tensione costante. Se standardizziamo un sistema di strumenti attorno ai percorsi più comuni, vedrai meno tiri bloccati, meno danni alla giacca e meno costosi rifacimenti.
