Cosa sono gli strumenti per l'installazione di cavi sotterranei e come migliorano l'efficienza del progetto?

Astratto

Le reti elettriche e di comunicazione sotterranee si stanno espandendo rapidamente mentre le città perseguono infrastrutture più sicure, più affidabili e visivamente più pulite. Al centro di questa trasformazione ci sonoStrumenti per l'installazione di cavi sotterranei, che determinano non solo la velocità di costruzione ma anche la sicurezza, la longevità del cavo e le prestazioni del sistema a lungo termine. Questo articolo esplora l'intero ecosistema di strumenti per l'installazione di cavi sotterranei, comprese le varianti ampliate con parole chiave come strumenti per tirare cavi sotterranei, apparecchiature per la posa di cavi, sistemi di tiranti per condotti, argani, rulli e dispositivi di monitoraggio della tensione. Basandosi sulle pratiche del settore e sulla logica ingegneristica, spieghiamo come funzionano questi strumenti, dove vengono applicati e come selezionarli in modo responsabile in linea con i moderni standard EEAT. La discussione è informata dalle competenze di produzione diNingbo Lingkai Electric Power Equipment Co., Ltd.e si concentra sul valore pratico piuttosto che sulle affermazioni promozionali.

Sommario

• Comprendere gli strumenti per l'installazione di cavi sotterranei
• Perché l'installazione sotterranea richiede attrezzature specializzate
• Spiegazione delle parole chiave estese e delle categorie di strumenti
• Tipi principali di strumenti per l'installazione di cavi sotterranei
• In che modo questi strumenti migliorano la sicurezza e l'integrità dei cavi
• Criteri di selezione per diversi scenari di progetto
• Tabella comparativa degli strumenti di installazione comuni
• Applicazioni di settore e casi d'uso
• Considerazioni EEAT nella produzione e nell'uso degli utensili
• Domande frequenti
• Conclusione e passi successivi

Comprendere gli strumenti per l'installazione di cavi sotterranei

Gli strumenti per l'installazione di cavi sotterranei si riferiscono a un gruppo specializzato di dispositivi meccanici e idraulici progettati per guidare, tirare, proteggere e tendere i cavi elettrici o di comunicazione installati sotto il livello del suolo. A differenza degli strumenti di tesatura sopraelevati, i sistemi sotterranei operano in ambienti confinati come condotti, condotti, trincee e tunnel.

Questi strumenti sono progettati per gestire l'attrito, il raggio di curvatura, lo stress di trazione e la precisione dell'allineamento. Un'attrezzatura non corretta può provocare danni alla guaina del cavo, guasti all'isolamento o un invecchiamento precoce, rendendo la scelta dell'attrezzatura una decisione ingegneristica critica piuttosto che un ripensamento logistico.

Perché l'installazione sotterranea richiede attrezzature specializzate

L'installazione di cavi sotterranei introduce sfide che sono assenti nei sistemi aerei. Questi includono percorsi invisibili, coefficienti di attrito più elevati, punti di accesso limitati e requisiti di sicurezza più severi. Gli strumenti per l'installazione di cavi sotterranei sono progettati specificamente per risolvere questi problemi.

• Visibilità ridotta e opzioni di correzione limitate una volta iniziata l'installazione
• Maggiore stress meccanico dovuto all'attrito e alle piegature del condotto
• Maggiore rischio di danni ai cavi termici e dovuti all'umidità
• Norme più severe per la sicurezza urbana e l’ambiente

Spiegazione delle parole chiave estese e delle categorie di strumenti

Per comprendere appieno l'ambito degli strumenti per l'installazione di cavi sotterranei, è utile espandere la terminologia comunemente utilizzata nel settore. Queste variazioni spesso descrivono la funzione piuttosto che prodotti completamente separati.

• Strumenti per tirare cavi sotterranei
• Attrezzature per la posa dei cavi per sistemi interrati
• Argani a fune e macchine da traino
• Sistemi di aste per condotti e aste per condotte
• Rulli per cavi per l'ingresso in trincee e condotti
• Dispositivi di controllo e monitoraggio della tensione

Tipi principali di strumenti per l'installazione di cavi sotterranei

• Argani a cavo– Fornire una forza di trazione controllata per installazioni a lunga distanza
• Rodders del condotto– Utilizzato per guidare le linee pilota attraverso i condotti prima di tirare il cavo

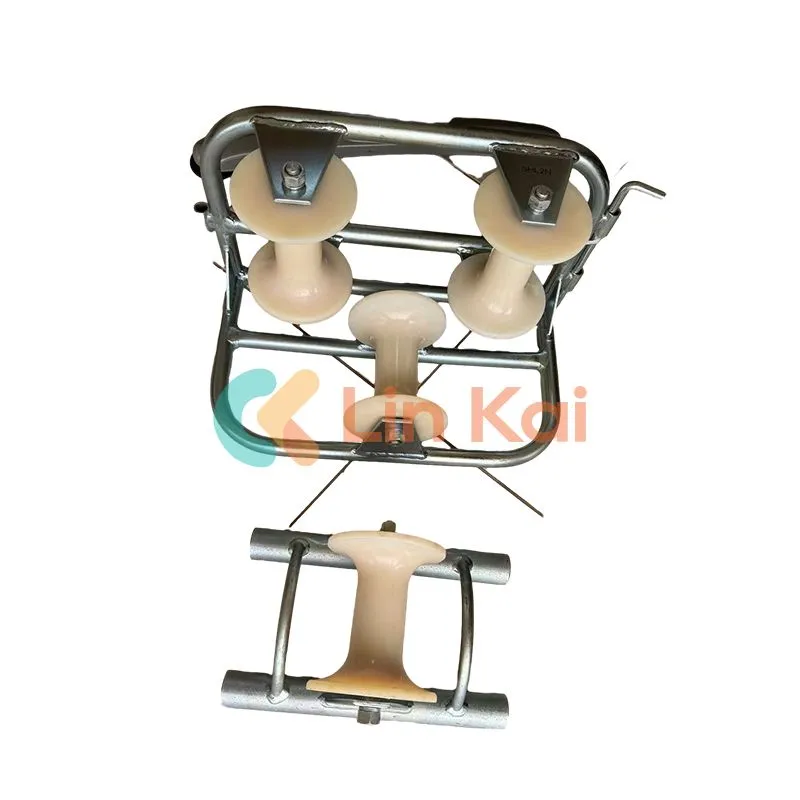

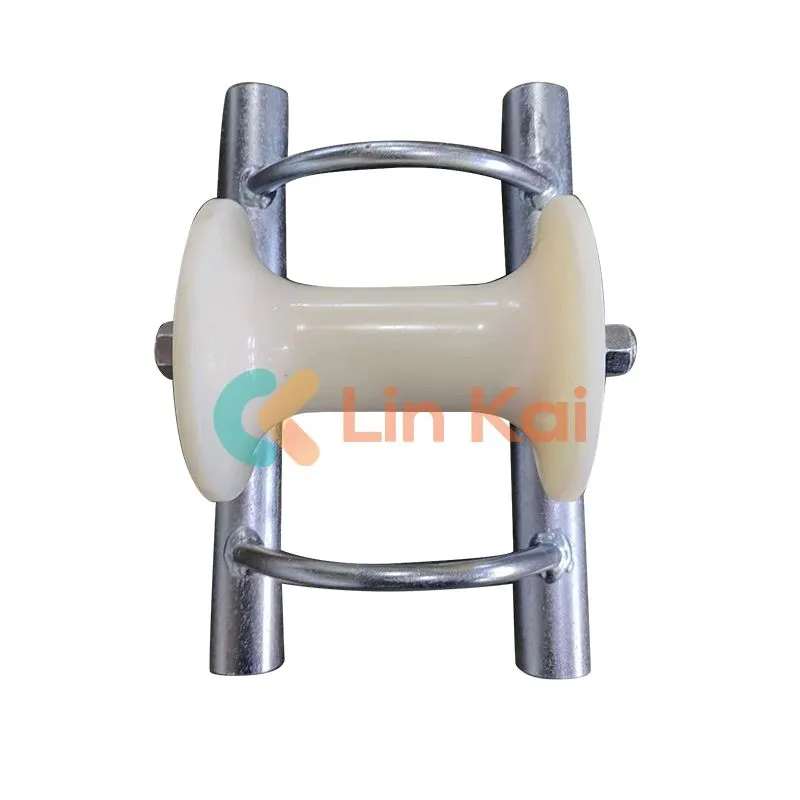

• Rulli per cavi– Ridurre l'attrito e proteggere le guaine dei cavi nei punti di entrata e di uscita
• Tirare le impugnature– Fissare i cavi in ​​modo uniforme durante le tirate sotto tensione
• Misuratori di tensione– Monitorare la forza di trazione per evitare di superare i limiti del cavo

In che modo questi strumenti migliorano la sicurezza e l'integrità dei cavi

• La movimentazione manuale inferiore riduce il rischio di lesioni
• La tensione controllata impedisce lo stiramento del conduttore
• Il raggio di curvatura ottimizzato protegge gli strati isolanti
• L'attrito ridotto riduce al minimo l'accumulo di calore durante la trazione

Criteri di selezione per diversi scenari di progetto

• Diametro e peso del cavo
• Lunghezza del percorso e numero di curve
• Materiale del condotto e condizioni della superficie interna
• Vincoli di installazione urbana e rurale

Tabella comparativa degli strumenti di installazione comuni

Applicazioni di settore e casi d'uso

• Reti di distribuzione elettrica urbana
• Connessioni alla rete di energia rinnovabile
• Infrastrutture di impianti industriali
• Sistemi di telecomunicazioni e fibra ottica

Considerazioni EEAT nella produzione e nell'uso degli utensili

Dal punto di vista EEAT, gli strumenti per l’installazione di cavi sotterranei devono essere supportati da competenze verificabili, processi di produzione trasparenti e comprovate prestazioni sul campo. Produttori comeNingbo Lingkai Electric Power Equipment Co., Ltd.allineare la progettazione del prodotto agli standard di installazione internazionali e ai requisiti ingegneristici reali.

Domande frequenti

Cosa determina la giusta forza di trazione per i cavi interrati?

La forza di trazione dipende dal peso del cavo, dalla lunghezza del condotto, dal coefficiente di attrito e dal numero e dal raggio delle curve. In pratica, gli installatori utilizzano monitoraggio della tensione e calcolo del percorso per mantenere i carichi di traino entro i limiti consentiti dal produttore del cavo.

Come scelgo tra un verricello a cabestano e un verricello a tamburo?

Un verricello a cabestano è spesso preferito quando è necessaria una trazione continua con un buon controllo e la capacità di gestire tiri lunghi utilizzando un anello di corda sistema. Gli argani a tamburo sono comuni quando si desidera riporre la fune di traino sul tamburo stesso. La tua decisione dovrebbe considerare il layout del sito, la lunghezza del tiro, esigenze della gestione della linea e come intendi controllare la tensione.

Ho davvero bisogno di una canna da condotto o posso semplicemente pescare una lenza attraverso il condotto?

Per condotti corti, puliti e diritti, la pesca manuale con la lenza potrebbe funzionare. Ma un condotto asta (sistema di aste per condotti) è molto più affidabile per un periodo più lungo piste, condotti più vecchi o percorsi con più curve. Riduce tentativi ed errori, riduce i tempi di manodopera e aiuta a evitare danni causati da tirature improvvisate.

Qual è la differenza tra impugnature tiracavi, calze a rete e connettori girevoli?

Le impugnature (calzini in rete) distribuiscono il carico su una sezione più lunga della guaina del cavo per ridurre lo stress localizzato. I connettori girevoli si trovano tra la corda da tirare e l'impugnatura per ridurre la torsione, importante quando si tirano le curve o quando la corda può ruotare. Usati insieme, possono proteggere sia l'integrità del cavo che la qualità dell'installazione.

In che modo i rulli per cavi possono prevenire danni ai cavi nei punti di ingresso dei condotti?

I punti di ingresso sono aree ad alto rischio perché il cavo passa dallo spazio libero a un condotto confinato. I rulli guidano il cavo senza intoppi, riducendo la guaina abrasione e mantenere un raggio di curvatura più sicuro. Ciò è particolarmente importante per i cavi MV/HV pesanti o quando il percorso svolta immediatamente dopo l'ingresso.

Quando dovrei usare il lubrificante e quale tipo è appropriato?

Il lubrificante viene comunemente utilizzato quando si prevede un attrito elevato: condotti lunghi, curve multiple, interni ruvidi del condotto o diametri di cavo maggiori. Utilizzare un lubrificante di trazione approvato per cavi compatibile con il materiale del rivestimento del cavo e con i requisiti ambientali locali. Evitate i lubrificanti “generici”. possono degradare le giacche o lasciare residui.

Come posso stimare l'attrito e la tensione prima che inizi la trazione?

Una valutazione pre-trazione include in genere la mappatura del percorso, il conteggio delle pieghe, l'ispezione delle condutture e un metodo di stima della tensione (spesso basato sul peso del cavo, ipotesi di attrito e moltiplicatori di curvatura). Per i tiri a rischio più elevato, le squadre possono combinare queste stime con la misurazione della tensione in tempo reale durante l'installazione per convalidare le ipotesi e prevenire il sovraccarico.

Quali strumenti aiutano a mantenere il raggio di curvatura minimo durante l'installazione?

Il raggio di curvatura è protetto attraverso un'adeguata selezione dei rulli, rulli angolari in cui si verificano cambi di direzione e metodi di trazione controllati che evitano improvvisi cretini. Per i cavi sensibili, gli installatori possono aggiungere guide del raggio o utilizzare pulegge progettate per mantenere raggi più ampi, riducendo il rischio di conduttori interni e danni all'isolamento.

Come faccio a sapere se il condotto è libero prima di tirare il cavo?

I passaggi comuni includono l'inserimento dell'asta nel condotto, l'estrazione di un mandrino (per confermare il gioco interno) e l'utilizzo di una linea di prova. In ambienti difficili, i team possono utilizzare strumenti di ispezione dei condotti come telecamere per condotti. Confermare tempestivamente le condizioni del condotto è uno dei modi più semplici per prevenire interruzioni a metà tiro e danni ai cavi.

Cos’è una “linea pilota” e perché è importante?

Una linea pilota è la linea leggera iniziale posizionata attraverso un condotto per stabilire un percorso per funi di trazione più forti e, infine, per il cavo stesso. Un ben ambientato La linea pilota riduce l'incertezza dell'installazione, consente trazioni graduali con forza e aiuta a mantenere la trazione finale del cavo controllata e prevedibile.

Come posso ridurre il rischio di torsione o “cavatappi” del cavo durante un tiro?

Il rischio di torsione viene ridotto utilizzando connettori girevoli, mantenendo allineata la fune di trazione, gestendo correttamente il pagamento e impedendo la rotazione della fune. Tiratura controllata conta anche la velocità Se la torsione viene ignorata, può tradursi in stress interno e potenziali problemi di prestazioni a lungo termine.

Quali strumenti per l'installazione di cavi sotterranei sono più importanti per le tirate a lunga distanza?

Per i lavori a lunga distanza, il sistema principale comprende solitamente un argano di dimensioni adeguate, un monitoraggio della tensione calibrato, una fune di trazione di alta qualità, impugnature e snodi corretti, e strumenti di gestione dell'attrito come rulli e lubrificante. Molti progetti beneficiano anche di pratiche di pianificazione del percorso e di tiri graduali per mantenere i carichi entro limiti di sicurezza.

Quale documentazione dovrebbe fornire un fornitore affidabile di strumenti?

Cerca specifiche chiare (carichi nominali, materiali, dimensioni), istruzioni operative, indicazioni sulla manutenzione e informazioni sulla garanzia della qualità. Produttori comeNingbo Lingkai Electric Power Equipment Co., Ltd.in genere supportano gli strumenti con documentazione tecnica che aiuta gli appaltatori a selezionare e utilizzare le attrezzature in modo responsabile, che si allinea bene con le aspettative dell’EEAT in termini di trasparenza e competenza.

Come posso mantenere gli strumenti di installazione di cavi sotterranei per prolungarne la durata?

La manutenzione di base comprende la pulizia dopo l'uso (in particolare i residui di lubrificante), il controllo dei rulli per una rotazione regolare, l'ispezione delle impugnature per verificare la presenza di fili rotti, la verifica del verricello componenti e sistemi frenanti e conservare gli strumenti all'asciutto per prevenire la corrosione. Le ispezioni di routine riducono anche il rischio di guasti nelle operazioni a carico elevato.

È possibile riutilizzare le corde e le impugnature in modo sicuro?

Spesso sì, ma solo previo sopralluogo. Le corde devono essere controllate per individuare eventuali abrasioni, sezioni appiattite, contaminazione o fibre rotte. Le impugnature devono essere ispezionate per eventuali danni e precisione di montaggio. Le politiche di riutilizzo dovrebbero seguire le linee guida del produttore e i protocolli di sicurezza sul posto di lavoro, soprattutto quando si tirano cavi più pesanti o ad alta tensione.

Conclusione e passi successivi

Gli strumenti per l'installazione di cavi sotterranei sono essenziali per i moderni progetti infrastrutturali, in quanto influenzano l'efficienza, la sicurezza e l'affidabilità a lungo termine. La scelta degli strumenti e dei partner giusti riduce significativamente il rischio operativo.

Se stai valutando apparecchiature per progetti di cavi sotterranei o hai bisogno di una guida tecnica su misura,contattaciper discutere soluzioni progettate per condizioni di installazione reali.
