Quali strumenti per la posa di cavi elettrici riducono i rischi senza rallentare il lavoro?

Contorno rapido

• Diagnostica la causa dell'alta tensione, dei danni o delle trazioni lente
• Abbina i tipi di strumenti allo stile di estrazione: condotto, trincea, banchina di condotti, sopraelevato, retrofit
• Utilizzare un elenco di controllo di selezione ripetibile: specifiche dei cavi, geometria del percorso, ambiente, vincoli dell'equipaggio
• Implementa un flusso di lavoro setup-and-pull che riduce le rilavorazioni e migliora la sicurezza

I veri punti dolenti dietro il mal di testa da tiranti

Quando le persone cercanoStrumenti per tirare cavi elettrici, raramente acquistano “strumenti” in astratto. Stanno cercando di impedire a un lavoro di ridurre i tempi e i rischi. Questi sono i punti dolenti che si presentano ancora e ancora:

• Danni alla guaina del cavoda bordi taglienti, rulli difettosi o testine di trazione inadeguate.
• Picchi di tensione inaspettatiin corrispondenza di curve, lunghi tratti o banchine di condotti congestionati.
• Tiri bloccaticausato da attrito, detriti, condotto collassato o lubrificante scelto in modo inadeguato.
• Pericoli per la sicurezzacome zone di snapback, bobine incontrollate o scarsa comunicazione nel percorso di estrazione.
• Pianificare la pressioneche spinge gli equipaggi a scorciatoie (e successive rielaborazioni).
• Confusione negli appalti—Molti strumenti sembrano simili, ma si comportano in modo molto diverso sotto carico.

Che aspetto ha il "buono" nella trazione dei cavi

Prima di confrontare i prodotti, allineati sui risultati. Un tiro ben pianificato ha tipicamente queste caratteristiche:

1. Tensione controllata(nessun picco misterioso in corrispondenza di curve o transizioni).
2. Instradamento pulito(rulli/blocchi prevengono il carico dei punti e l'abrasione).
3. Alimentazione stabile(i supporti delle bobine e la movimentazione del tamburo evitano torsioni e rotazioni).
4. Interfaccia di trazione corretta(impugnature/calze/girelle adattate alla dimensione e al tipo di cavo).
5. Comunicazione chiara(segnali manuali, radio e un protocollo di arresto definito).

Se tieni in considerazione questi cinque risultati, scegliStrumenti per tirare cavi elettricidiventa meno incentrato sul marchio nomi e altro sull'ingegneria adatta allo scopo.

Categorie di strumenti che contano di più

La maggior parte dei tiranti dei cavi può essere migliorata notevolmente concentrandosi su alcune categorie di strumenti che controllano l'attrito, la tensione e la manovrabilità. Ecco a cosa dare la priorità:

1) Potenza e controllo

• Tiracavi/arganiper una forza di trazione costante e una velocità costante.
• Estrattori stile cabestanoquando hai bisogno di un controllo fluido e di una presa regolabile sulla corda.
• Monitoraggio dinamico/tensioneper rendere visibile l’“invisibile” e prevenire eventi di sovratensione.

2) Guida del cavo e riduzione dell'attrito

• Rulli per caviper tratti rettilinei, angoli e punti di ingresso/uscita di tombini.
• Pulegge/bozzelli(soprattutto per percorsi sopraelevati o sopraelevati).
• Protezione del condottocomponenti per ridurre l'abrasione nelle transizioni.

3) Estrazione dei componenti dell'interfaccia

• Impugnature per cavi (calze per cavi)dimensionato e classificato per il tipo di cavo.
• Girevoliper prevenire il trasferimento della torsione (una causa comune di danni interni e di gestione degli incubi).
• Tirare la fune / tirare la lineaselezionato per un basso allungamento e un fattore di sicurezza appropriato.

4) Alimentazione, movimentazione e configurazione

• Martinetti per tamburi per cavi/supporti per bobineper un rendimento stabile e una torsione ridotta.

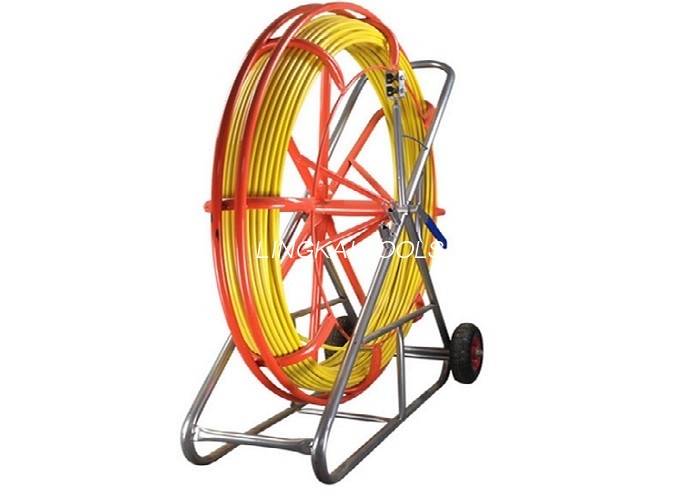

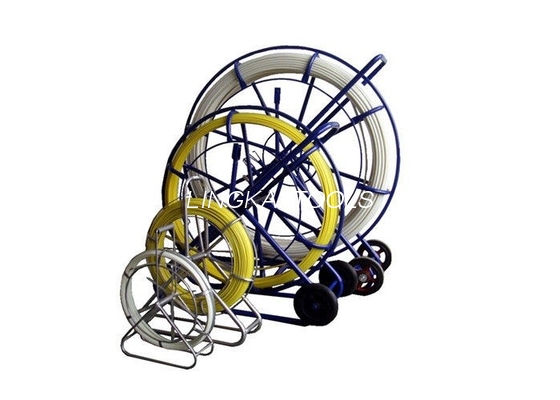

• Barra per condotto/asta per condottoper la prova del percorso e l'installazione della linea di tiro.
• Strumenti per l'applicazione dei lubrificantiper una copertura coerente (invece di “speranza e spray”).

Come selezionare gli strumenti giusti per il tuo pull

Il miglioreStrumenti per tirare cavi elettriciil processo di selezione è noioso, in senso positivo. È una lista di controllo che impone chiarezza prima che l'equipaggio sia in servizio.

Passaggio A: definire il cavo e il percorso

• Tipo di cavo:LV/MV, armato/non armato, single-core vs multi-core, sensibilità al materiale della guaina.
• Diametro esterno e peso:influisce sulle dimensioni dell'impugnatura, sul tipo di rullo e sull'attrezzatura per la movimentazione.
• Geometria del percorso:lunghezza, numero di curve, raggio di curvatura, angoli di entrata/uscita.
• Ambiente:fango, polvere, acqua, temperatura, spazi confinati, condizioni del traffico.

Passaggio B: decidi cosa stai controllando

• Controllo dell'attrito:rulli, pulegge, guide angolari, strategia di lubrificazione.
• Controllo della tensione:scelta verricello, verricello, monitoraggio tensione, protocollo stop.
• Controllo della rotazione:corretta selezione e allineamento del perno.
• Controllo della movimentazione:supporti per bobine stabili, frenatura, direzione del profitto, vincoli di stoccaggio.

Passaggio C: creare un "set di strumenti minimo utilizzabile"

Se l'approvvigionamento necessita di un elenco rapido e difendibile, puntare a un insieme minimo che riduca il rischio senza aumentare i costi:

1. Rulli angolari + diritti adatti alla dimensione del cavo e alla disposizione del sito
2. Impugnature di trazione nominali e girelle abbinate
3. Linea di tiro affidabile (e un piano per ispezionarla)
4. Portabobine/movimentazione fusti con erogazione controllata
5. Monitoraggio della tensione (consigliato per tiri più lunghi o con conseguenze maggiori)

Un flusso di lavoro pronto sul campo che previene i danni

Gli strumenti non sostituiscono il processo. Ecco un flusso di lavoro che gli equipaggi possono ripetere tra i progetti per mantenere i pull fluidi e sicuri. Usalo come modello di brief pre-attività.

1) Prova e preparazione del percorso

• Confermare che il condotto/condotto sia pulito: verificare con un'asta e testare la fune.
• Controlla i raggi di curvatura e le transizioni brusche: installa la protezione nei punti di entrata/uscita.
• Pianificare il posizionamento dei rulli in modo che il cavo non si trascini mai sui bordi o sul cemento.

2) Stabilisci un piano di tensione

• Definire la tensione massima consentita in base alle specifiche del cavo e alle regole del progetto.
• Assegnare uno spotter per monitorare la tensione (o leggere il dinamometro) e chiamare gli arresti.
• Contrassegna una zona di snapback/esclusione e applicala.

3) Impostare correttamente l'interfaccia di tiro

• Scegli la dimensione corretta dell'impugnatura per tirare il cavo: troppo piccola può scivolare, troppo grande può concentrare lo stress.
• Installare la parte girevole in linea per ridurre al minimo il trasferimento della torsione.
• Ispezionare fune, impugnature, perni e connettori prima del carico.

4) Tirare con disciplina

• Inizia lentamente per stabilizzare il sistema, quindi aumenta fino a un ritmo controllato.
• Mantieni l'avanzamento stabile sulla bobina: evita accelerazioni improvvise che creano "memoria" e loop.
• Fermarsi immediatamente se la tensione aumenta inaspettatamente; risolvere i problemi prima di forzarlo.

5) Controlli post-tiro

• Ispezionare le condizioni della guaina, le pieghe e l'area di preparazione delle terminazioni.
• Documenta le anomalie di tensione e aggiorna la checklist del “prossimo tiro”.
• Pulisci e ispeziona gli strumenti in modo che il tiro successivo sia pronto.

Tabella comparativa degli strumenti per tirare i cavi elettrici

Utilizza questa tabella per associare il tuo tipo di lavoro alle categorie di strumenti ed evitare sostituzioni "abbastanza vicine".

Suggerimento: quando confronti i fornitori, chiedi la documentazione sul carico nominale, le linee guida per l'ispezione e le note sulla compatibilità.

Errori comuni e come evitarli

• Sotto-rolling del percorso:Un numero insufficiente di rulli in curva provoca abrasioni e picchi di tensione. Aggiungi dei rulli dove altrimenti il ​​cavo toccherebbe qualcosa.
• Scegliere l'impugnatura sbagliata:Una presa che “si adatta” non è la stessa cosa di una presa che distribuisce correttamente il carico. Abbinare il tipo e le dimensioni dell'impugnatura alla struttura del cavo.
• Saltare la rotazione:Twist è un killer silenzioso: usa le girelle per impedire il trasferimento della torsione quando le condizioni lo richiedono.
• Protocollo senza sosta:Definire un chiaro segnale “stop-now” prima che inizi la trazione. Previene il panico e gli infortuni.
• Forzare una trazione bloccata:Se la tensione aumenta inaspettatamente, fermati e diagnostica. Forzarlo spesso trasforma un problema risolvibile nella sostituzione del cavo.
• Vincita sui rulli incontrollati:Un portamulinello stabile con erogazione controllata previene attorcigliamenti, attorcigliamenti e lesioni da manipolazione.

Dove si inserisce Ningbo Lingkai Electric Power Equipment Co., Ltd

Se il tuo team sta effettuando approvvigionamentiStrumenti per tirare cavi elettriciper lavori di pubblica utilità, installazioni industriali o appalti a progetto, Solitamente hai bisogno di due cose contemporaneamente: una gamma di prodotti affidabile e un supporto pratico nella selezione e nella configurazione.Ningbo Lingkai Electric Power Equipment Co., Ltd.si posiziona per gli acquirenti che desiderano un fornitore consolidato per la trazione dei cavi e attrezzature relative all'incordatura, oltre a indicazioni su come abbinare gli strumenti alle condizioni di lavoro.

Una mossa intelligente nell'approvvigionamento consiste nel standardizzare il kit principale (rulli + impugnature + snodi + movimentazione bobina) e quindi aggiungere estrattori o dispositivi di monitoraggio per progetti con conseguenze più elevate. Ciò riduce i costi di formazione e rende le prestazioni del sito più prevedibili.
