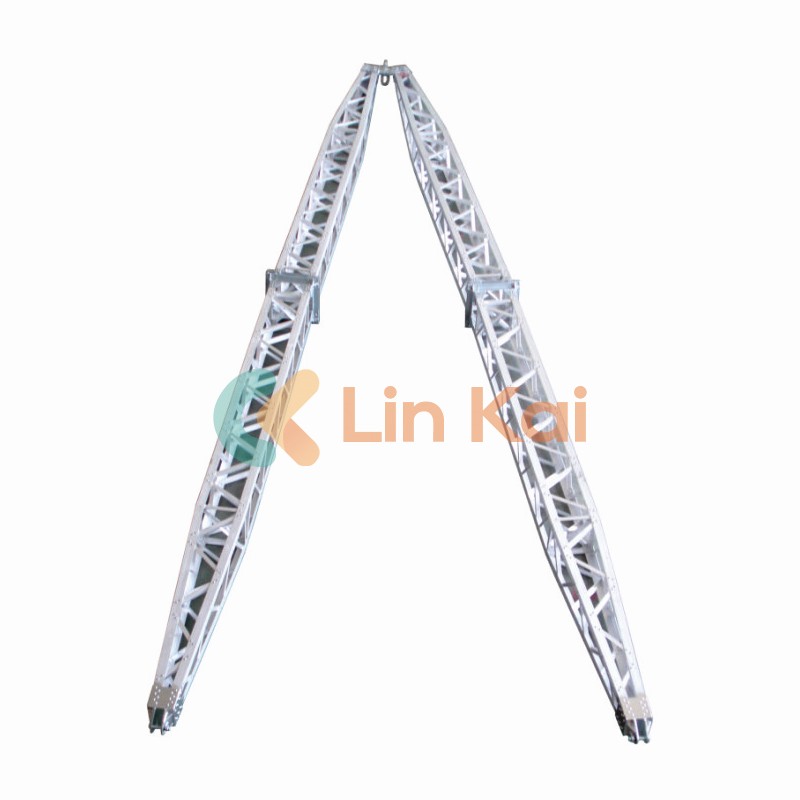

UNPolo gin reticolo a formaè un telaio di sollevamento temporaneo e ingegnerizzato utilizzato per sollevare, posizionare e installare pali, torri e attrezzature associate durante l'erezione della linea di trasmissione, delle telecomunicazioni e della struttura di utilità. A differenza dei pali del gin a tubo singolo o tubolare, il design del reticolo a forma di A utilizza una cornice aperta e triangolata che combina ad alta resistenza, a basso peso e rigidità torsionale. Questa configurazione lo rende particolarmente adatto alle sezioni di torre di sollevamento e di alto livello, assemblaggi di antenne, tracciali e componenti simili in cui sono necessari un sollevamento controllato, guidato e un'impronta compatta in loco. I produttori offrono comunemente pali di gin reticolare a forma di A in alluminio e varianti di acciaio ad alta resistenza per bilanciare la portabilità, la resistenza e la resistenza alla corrosione.

In pratica, il polo gin reticolo a forma di A è ancorata alla base della struttura o vicina e collegata alla sezione che deve essere eretta; Argelli, blocchi di strappo e rigging controllato vengono quindi utilizzati per sollevare e ruotare la sezione in posizione. Poiché il polo gin funge da braccio a leva controllato e punto di jack, riduce la necessità di grandi gru mobili in siti remoti o vincolati ed è quindi una soluzione comune per la trasmissione, la distribuzione e l'erezione della torre di telecomunicazioni remote. La tecnica è ampiamente documentata nelle procedure sul campo e nelle SOP per la costruzione di linee e il lavoro della torre.

Come funziona (design, parametri chiave e cosa specificare quando si acquista)

In che modo un polo gin reticolare a forma di A traduce un piccolo argano tira in un ascensore sicuro e prevedibile? Al suo centro il palo del gin converte la forza di manganello in un momento sul punto di pivot sulla connessione di base. La geometria reticolare a forma di A mantiene il materiale sottile e leggero mentre si utilizza membri triangolati per resistere alla flessione e alla torsione, distribuendo carichi attraverso più gambe e nodi di rinforzo anziché un singolo tubo. Il gruppo superiore/testa è progettato per accettare diversi attacchi (testa fissa, testa in riva, testa a doppio uso) e blocchi di rigging, consentendo di abbinare il polo gin al profilo di sollevamento della sezione torre.

Di seguito è riportata una tabella parametri tecniche concise che i team di approvvigionamento e gli ingegneri del sito usano comunemente per confrontare i modelli di polo gin a forma di a forma. Questi sono campi rappresentativi e gamme tipiche: i valori esatti variano in base al produttore e al modello, quindi richiedi sempre certificati specifici del modello, report di test e grafici di carico.

Cosa dovresti insistere nei dati di fabbrica e nei documenti di consegna? Richiesta sempre: report di test del materiale certificato (trazione, resa), disegni dimensionali, un grafico di carico del produttore (compresa la capacità di sollevamento a diverse angolazioni), record di saldatura/rivetto, se applicabile, certificati di prova per argani/blocchi di snatch forniti e un manuale di ispezione e manutenzione scritta. Questi documenti colmano il divario tra una specifica generica e l'effettiva capacità di lavoro sicura del polo gin sul tuo sito.

Come abbinare un palo di gin ai requisiti del tuo sito: una breve lista di controllo incorporata nel flusso di lavoro tecnico: determinare il peso eretto della sezione e il centro di gravità, definire i punti di ancoraggio disponibili e la geometria di base, calcolare il momento richiesto (Warch Pull × Lever Arm) e selezionare un polo gin con la capacità pubblicata nell'angolo di lavoro che si utilizza. Quando le altezze della torre o i carichi di vento/ghiaccio spingono la busta, eseguire l'aggiornamento a modelli di capacità più elevata o selezionare serie rinforzate in acciaio progettate per un servizio pesante. I grafici di caricamento del produttore e gli standard del polo Gin pertinenti devono essere utilizzati per convalidare la selezione.

Perché scegliere un polo gin reticolo a forma di A

Perché gli appaltatori esperti scelgono il palo del gin reticolare a forma di A su alternative? Le ragioni rientrano nelle categorie operative, logistiche e di sicurezza.

Innanzitutto, efficienza operativa: il reticolo a forma di A produce un eccellente rapporto resistenza-peso. Rispetto ai singoli poli di gin tubolare di coppia di sollevamento comparabili, le sezioni reticolari sono più leggere per il trasporto e più facili da assemblare, riducendo le ore di uomo durante la mobilizzazione. I membri triangolati resistono alla deformazione torsionale quando il palo lavora ad angoli fuori verticale durante una sequenza di ribaltamento, il che significa un sollevamento più stabile e più controllabile.

In secondo luogo, adattabilità del sito: i poli di gin reticolare a forma di A spesso arrivano in sezioni modulari appuntate o imbullonate insieme. Questa modularità consente agli equipaggi di personalizzare l'altezza assemblata ai vincoli del sito, abbassando la necessità di una gru di grandi dimensioni o una seconda gru. In molti progetti di trasmissione rurale o montuosa, quella semplificazione logistica si traduce in importanti costi e risparmi di programma.

In terzo luogo, allineamento di sicurezza e regolamentari: la progettazione e l'uso dei pali dei gin sono affrontati negli standard del settore e nelle procedure accettate (ad esempio, la guida del polo Gin TIA/ANSI e i documenti IEEE che descrivono i limiti e i protocolli di test per i poli GIN utilizzati nelle comunicazioni e nei lavori di trasmissione). Gli equipaggi di campo dovrebbero seguire un SOP scritto che copre la configurazione di rigging, la progettazione di ancoraggio, le linee di tag, le zone di esclusione, l'ispezione pre-lift e le procedure di abbassamento delle emergenze. Diverse giurisdizioni hanno incorporato questi standard in regolamenti locali o regole del datore di lavoro per il lavoro della torre. L'uso delle attrezzature costruite per gli standard riconosciuti e gestita per SOP documentate riduce il rischio e fornisce chiarezza legale e assicurativa in caso di incidente.

Considerazioni sulla sicurezza-critica (cosa controllare su ogni sollevamento): non superare le capacità nominate nell'angolo di lavoro dato; Assicurarsi che i perni e gli elementi di fissaggio siano valutati e fissati; Verificare che i freni per argani e i blocchi di snatch siano in condizioni certificate; Monitorare la velocità del vento e sospendere gli ascensori quando le raffiche minacciano la stabilità; e pianificare un percorso di abbassamento controllato nel caso in cui l'argano primario fallisca. Molti manuali dei fornitori e SOP del sito richiedono anche record di test di carico e ispezioni visive prima di prima utilizzo su un sito. Questi controlli pratici seguono gli stessi principi trovati negli SOP pubblicati per le operazioni del polo gin.

Come ridurre il rischio umano e delle attrezzature: assegnare un singolo supervisore di ascensore competente con l'autorità sull'ascensore, comunicare il piano di sollevamento e segnali a tutto il personale, posizionare le zone di esclusione e mantenere i lavoratori non essenziali ben chiari. Le liste di controllo pre-lift dovrebbero includere la verifica delle coppie di coppia/pin di montaggio del produttore, angoli di rigging, valutazioni di grilli e stabilità dell'ancora. Laddove disponibile, utilizzare argani monitorati in coppia o celle di carico per registrare attivamente la forza di sollevamento ed evitare sovraccarichi involontari. Questi controlli sono semplici ma fanno la differenza tra sollevamenti di routine e incidenti che causano tempi di inattività e sovraccarichi di costi.

Node 4 - Due domande comuni (domande e risposte) e chiudere con il marchio e il contatto

D: Come faccio a sapere quale tipo di testa (ribaltamento vs fisso) ho bisogno per il mio ordine del polo gin?
A: Scegli una testa di ribaltamento se l'operazione richiede la rotazione di una sezione a torre completa da orizzontale a verticale (la testa di ribaltamento consente la pivot controllata e di solito integra un sistema girevole o dropin), scegli una testa fissa se si solleva verticalmente o usi il palo del gin come punto di sollevamento statico; Se il lavoro del sito combina entrambe le attività, specificare una testa a doppio uso, quindi lo stesso polo gin supporta sia gli ascensori verticali che le operazioni di ribaltamento senza retrofit sul campo: verifica sempre il grafico di carico del produttore per la configurazione della testa selezionata.

D: Quali ispezioni di routine e manutenzione manterranno un polo ginstico reticolare per anni?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual e programma di test di carico in modo che ogni unità consegnata mantenga la sua capacità di sollevamento certificata. Mantieni i record di ispezione per dimostrare la dovuta diligenza ai clienti e alle autorità di sicurezza.

In conclusione, il polo gin reticolare a forma di A è uno strumento comprovato ed efficiente per erigere pali di trasmissione, torri di telecomunicazione e strutture simili in cui la mobilità, il controllo e un rapporto resistenza-peso favorevole sono priorità. La sua modularità, le opzioni di tipo head e grafici di carichi documentati rendono semplice soddisfare un modello alle esigenze del tuo sito; La sua progettazione e pratica operativa si allineano con standard e SOP consolidati utilizzati in tutto il settore. Per i team che valutano le opzioni, pesare i costi totali del ciclo di vita (approvvigionamento, trasporto, ore dell'equipaggio per l'assemblaggio e manutenzione) piuttosto che il prezzo di acquisto da solo-è qui che i sistemi reticolari a forma di A mostrano comunemente un vantaggio. Per l'approvvigionamento professionale e il supporto tecnico sui pali dei gin reticolari a forma di A, considerare le linee di prodotti ingegnerizzate di Lingkai; I loro modelli sono disponibili con documentazione tecnica completa, grafici di carico e supporto post-vendita.ContattaciPer fogli modello, certificati di fabbrica e una consulenza di selezione specifica del sito: il nostro team risponderà con proposte dettagliate e opzioni di consegna.
